近日，钒钛学院“钛及其复合材料深加工与表面处理创新团队”与西南科技大学环境友好能源国家重点实验室合作在钛基储能材料方面取得研究进展，提出一种溶液化学方法制备高储能性能和高硬度钛酸锶铋介电储能陶瓷，并以“Excellent energy storage and hardness performance of Sr0.7Bi0.2TiO3 ceramics fabricated by solution combustion-synthesized nanopowders”为题在《Chemical Engineering Journal》（中科院分区1区Top期刊，影响因子13.273）期刊上发表。论文第一作者为我院教师左承阳。

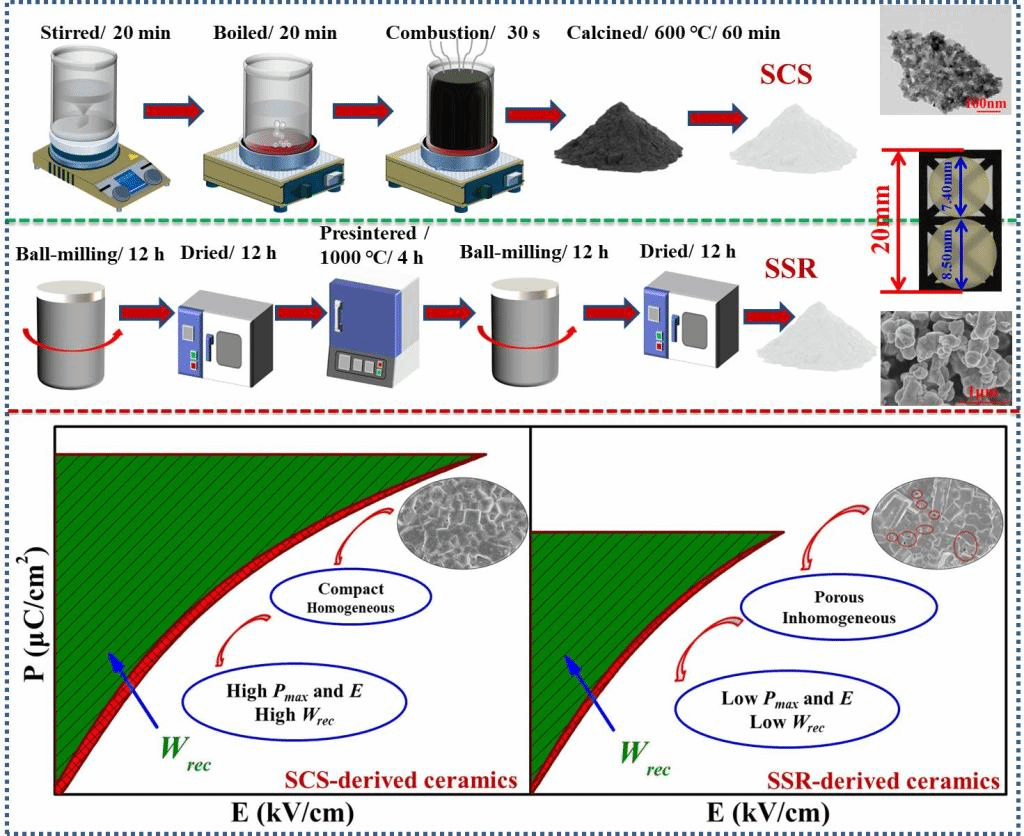

该研究首次利用溶液燃烧法(SCS)替代传统固相法(SSR)制备了Sr0.7Bi0.2TiO3（SBT）介电储能陶瓷，降低制备能耗的同时大大缩短了制备周期。采用该方法制备的SBT介电陶瓷，晶粒细小，结构和化学均匀度高，具有更高的绝缘电阻率、激活能和击穿电场。利用此方法制备的SBT陶瓷电容器，获得超高的临界电场，储能密度和能量释放效率（543kV/cm、5.21 J/cm3 和 91.55%），同时具有超高的硬度~7.80 GPa。该研究表明，SCS制备的介电陶瓷在储能方面具有巨大的应用潜力。

我院充分重视发挥科研团队的优势，积极布局优势专业团队，聚焦钒钛，力图多出成果、早出成果。现有钛及其复合材料深加工与表面处理创新团队、先进钒钛能源材料与太阳能利用技术集成攀枝花市技术创新研究团队、钛钒金属/合金熔炼及表面处理新技术协同创新团队，目前还有钒钛磁铁矿资源深度综合利用关键核心技术研发团队、攀枝花钒钛磁铁矿安全高效智能开采关键技术研究团队、金属材料和产品智能化表面处理及再制造技术研发与应用团队、电子束及等离子应用技术团队等在申报过程中的研发团队，以及上、中、下游钒钛创新团队在建。
